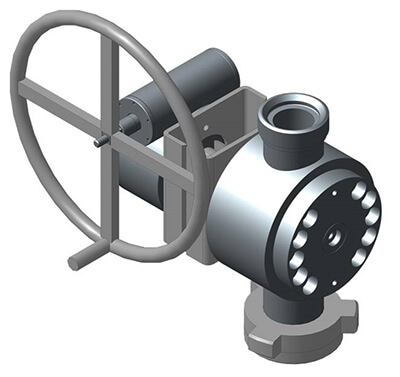

zadvigka 3sh 80h105 azp 03ЗАДВИЖКА 3Ш-80х105/АЗП.

Назначение:

  • Задвижка шаровая ЗШ-80х105, применяется в качестве запорного устройства и служит для полного перекрытие потока рабочей жидкости.
  • Устанавливается в состав арматуры устьевой запорной АЗП-180х35-180х14/89-105.
Наименование параметровЗначение
Рабочее давление, МПа 105
Проходной диаметр, мм 78
Диапазон рабочих температур, 0С От -60 до +40
Габаритные размеры 320×530×540
Масса, кг 250
Привод задвижки Ручной, через редуктор
Способ подключения нагнетательной линии Сп.Tr136×7,2
Резьба для соединения с устьевой арматурой Гайка спец. БРС 150 мм
Тип редуктора привода Червячный
Грузоподъемность за верхнюю гайку БРС 50 тонн

Комплектующие сборочного изделия ЗАДВИЖКА 3Ш-80Х105

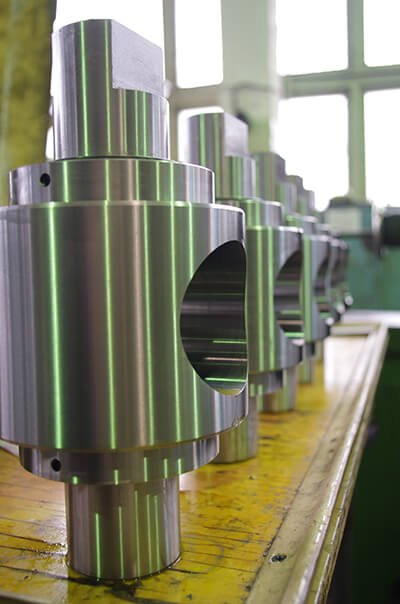

Затвор

Седло



zadvigka 3sh 80h105 azp 01

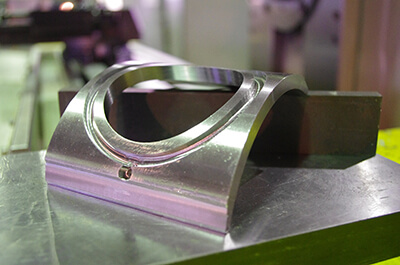

zadvigka 3sh 80h105 azp 02

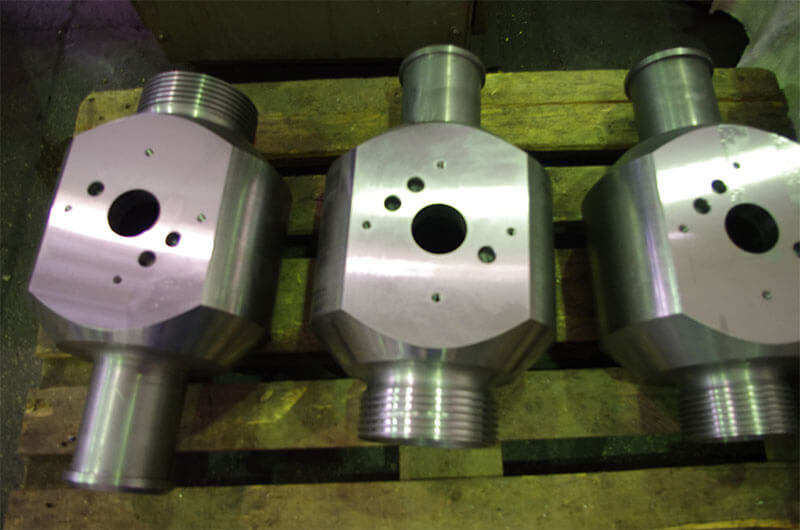

zadvigka 3sh 80h105 azp 04

Наше предприятие готово изготовить согласно Вашему ТЗ и типоразмеру запорную арматуру высокого давления до 1500 атм.
